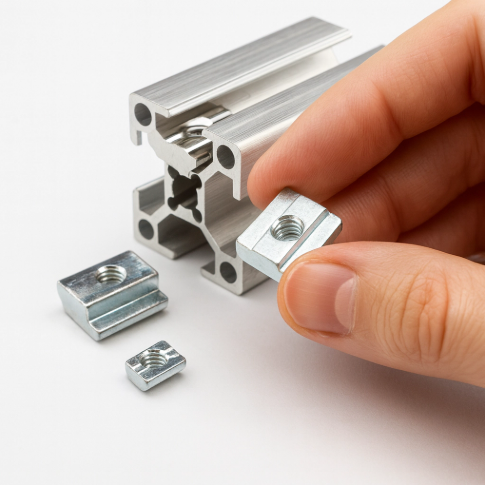

Como inserir nozes de slot t

Você pode inserir as porcas-slot T deslizando, rolando ou soltando-as no canal de slot T de uma extrusão de alumínio e protegendo com os parafusos ou parafusos corretos. Usando o tipo de porca direita, o torque correto e os bons hábitos de instalação mantêm os conjuntos seguros e duráveis. Para acessórios incomuns ou prendedores especiais, você pode entrar em contato com Wuerd para obter suporte ao aplicativo.

Takeaways -chave

· Ferramentas e peças de palco primeiro. Construções mais rápidas, menos erros.

· Combine a série de porcas com slot e thread. Tamanho errado = juntas fracas ou danos.

· Use o tipo de porca direita para o trabalho (alimentação final, roll-in, cabeça de martelo / queda / trimestre).

· Aperte o torque sensível. Muito pouco = afrouxamento; Muito = dano de slot.

· Inspecione periodicamente quanto a desgaste, alinhamento e perda de grampo-é torque conforme necessário.

· Precisa de casos de borda ou costumes? Peça a Wuerd orientação e hardware especial.

O que você precisa

Terminologia importante:

· As porcas-slot T funcionam dentro de extrusões de alumínio.

· Os painéis de madeira/mdf usam cutinas em T (pontas) ou inserções rosqueadas-elas não são porcas de slot T. Este guia abrange os dois, mas os mantém claramente separados.

Ferramentas

Para extrusões de alumínio em T-slot

· Chaves hexadecimais / allen chaves

· Chaves de fenda (conforme exigido pela cabeça do fixador)

· Medida de fita, quadrado, ferramenta de debutro (para pontas recém -cortadas)

· Opcional: martelo de borracha (apenas assentos leves, não atinge os lábios do slot), armário de rosca (resistência média), anti-seze (veja nota), chave de torque, nível

· Evite drivers/chaves de impacto. Use ferramentas manuais ou drivers controlados por torque para evitar danos a mais torque e da superfície anodizada.

Para inserções de madeira/mdf (não porcas de slot T)

· Drill + bits, bit forstner para contrapes

· Bits de motorista / chave de fenda

· Grampos, lápis/marcador

· Compre o VAC (controle de poeira)

Dica ： Uma chave de torque é a maneira mais barata de proteger seus slots, porcas e parafusos.

Materiais (referência)

Recomendação forte: Para juntas estruturais, escolha aço ou porcas de s-slot em aço inoxidável. As nozes de alumínio são leves, mas usam mais rapidamente e têm menor resistência da rosca-reserve-as apenas para aplicações críticas e leves de peso.

Escolhendo a porca do slot T certo

Combine a série de slots de extrusão e thread

· A largura do slot (por exemplo, 5/6/8/10 mm) deve corresponder ao corpo da porca.

· O tamanho da linha (M3 - M10 típico) deve corresponder ao seu parafuso.

Referência rápida - famílias de extrusão comum (métrica/UE)

Nota regional: Na América do Norte, sistemas como 80/20 usam '10-Series/15-Series ' com fios imperiais (por exemplo, 1/4-20, 5/16-18). Sempre confirme a folha de dados do fornecedor antes de misturar hardware métrico/imperial.

Escolha o tipo de porca para a sequência de montagem

· Feed final (retangular padrão)-maior resistência, inserida na extremidade do perfil antes do fechamento das extremidades.

· Roll-in / spring-ball-pode ser adicionado em qualquer lugar ao longo do slot após a construção do quadro; A bola de primavera ajuda a se auto-localizar.

· Cabeça de martelo / queda / trimestre-Droga da parte superior e depois gire para travar sob os lábios (geralmente em torno de 90 °; siga a instrução específica do fornecedor, pois os projetos podem girar menos ou mais que exatamente 90 °). Algumas nozes de entrega incluem marcas de orientação (setas/gravuras)-usam-as para confirmar a direção da bloqueio.

· Variantes anti-rotação/serrilhado-resista a girar e melhorar a transferência de carga.

Material e acabamento (para nozes em T-slot)

Nota Galling: Parafuso inoxidável + porca inoxidável, pode-se soltar a frio sob carga. Use anti-seeze e reduza o torque de 20 a 30%.

Ambientes ao ar livre/severo: mitigar a corrosão galvânica entre perfis de alumínio e hardware de aço/aço inoxidável, usar lavadoras/calços de isolamento ou revestimentos/selantes de barreira em interfaces, especificar mais anodização de corrosão e agendar periódicos ou fastenadores de patrimônio.

Como instalar porcas de slot T

Etapa 1 - Prepare o slot

· Extusão de extrusão recém -cortada em debrata; Flipes a vácuo/swarf de slots.

· Confirmar séries de slot e tamanho de noz; Teste um ajuste solto antes de carregar peças.

· Mallet Cuidado: torneiras leves apenas para as peças do assento - não martelam a porca ou os lábios de slot para evitar lascar a camada anodizada ou rachando os lábios.

Painéis de madeira/mdf (não nozes de slot T): broca para o OD do corpo da inserção; Use um bit forstner para contra -boros limpos. Instale as nozes t pontiagudas das inserções encadeadas traseiras ou de madeira da frente de acordo com as especificações do fabricante. Para o MDF, evite demais dirigir; Considere cola de epóxi/madeira, quando recomendado para melhorar a força de retenção. (As inserções de calor são para termoplásticos e não são apropriadas para MDF.)

Etapa 2 - Insira a porca (selecione seu tipo)

Feed final (retangular padrão)

1. Deslize a porca da extremidade aberta da extrusão.

2. Posicione aproximadamente quando necessário.

Roll-in / Spring-Ball

1. Apresente a porca na abertura do slot e enrole -a sob os lábios.

2. A bola de primavera o mantém quase nivelada para facilitar o alinhamento.

Cabeça de martelo / Drop-in / Quarter-Turn

1. Coloque a porca através da abertura do slot.

2. Gire para o ângulo de bloqueio do projeto (geralmente ~ 90 °; siga as orientações do fornecedor) até que ele acomoda sob os lábios e fique plano.

3. Se a porca tiver marcas de orientação (seta/linha), alinhe e gire na direção da trava indicada.

Evite forçar uma porca equivocada; Fios distorcidos ou lábios danificados enfraquecerão a articulação.

Etapa 3 - Alinhar e montar

· Coloque o suporte/placa.

· Insira o parafuso e inicie os fios manualmente; Verifique se a porca permanece plana e não gira.

· Adicione arruelas quando necessário para proteger as superfícies e distribuir a carga.

· Escolha da arruela: prefira arruelas planas compatíveis com face estreita/série para evitar interferências próximas aos lábios do slot e garantir assentos completos.

· Cuidados na superfície: arruelas serrilhadas e nozes serrilhadas podem marcar alumínio anodizado. Se os cosméticos forem importantes, prefira arruelas planas + threadlocker (ou nozes da bola de mola) para anti-rotação.

Etapa 4 - aperte para torque

· Aperte uniformemente o torque alvo (consulte 'Guia de torque ' abaixo).

· Evite drivers/chaves de impacto para evitar o excesso; Use ferramentas manuais ou drivers controlados por torque.

· Verifique se a porca permanece travada (rotação de gota completa; serrilhas envolvidas).

· Verifique novamente o alinhamento e a quadra com um quadrado/nível.

Guia de torque (pontos de partida conservadores)

Sempre adie as folhas de dados do seu fornecedor de hardware. Os valores abaixo estão os intervalos de partida práticos para as porcas de slot T de aço em extrusões de alumínio com roscas secas e limpas. A pré-carga do mundo real pode variar em ~ ± 25% devido à dispersão de atrito; Quando você deve controlar a pré-carga, prefira um método de ângulo de torque-mais ou usar a medição direta de tensão (tensionadores/parafuso). A lubrificação reduz o atrito → No mesmo torque, você obtém uma pré-carga mais alta, o risco de danos labiais ou a retirada da rosca-reduza o torque de 20 a 30% ao usar anti-seque ou lubrificantes. Líquidos anaeróbicos líquidos Lockers também adicionam alguma lubrificação durante a montagem; Comparado ao torque seco, considere uma redução adicional de ~ 10-20%** (siga as orientações do fabricante do adesivo).

Escopo e limites: esses são pontos de partida, não as classificações de parafusos finais. Parafusos de alta classe de propriedade (8.8/10.9/12.9), revestimentos diferentes, placas finas ou porcas curtas mudarão o torque seguro. Os fatores limitantes são a altura efetiva da rosca da porca e os lábios de extrusão, não o máximo do catálogo do parafuso.

Verificação da realidade do engajamento do tópico

· Aponte para 1,0–1,5 × o diâmetro do parafuso do engajamento da rosca.

· Muitas porcas finas de slot T não fornecem um engajamento completo de 1.0D; Nesse caso, use nozes T prolongadas/longas, porcas emparelhadas ou mude para um coletor T para evitar o fundo do fundo. Ao mudar para os parafusos T, verifique a geometria da cabeça de T e os chanfros correspondem à sua série de extrusão e ao padrão do fornecedor.

· Evite usar um parafuso sobrecarregado que 'arraste ' no piso do slot ou na extremidade da porca.

Controle de atrito

· Anti-Seize vs. Threadlocker: Geralmente não os usa juntos-o Threadlocker precisa de fios limpos e sem óleo, enquanto o anti-seze adiciona lubrificação.

· Para aço inoxidável, prefira anti-seze; Para vibração, prefira ladrões de rosca de resistência média (em roscas limpas e secas, com reduções de torque observadas acima).

Erros comuns e como evitá -los

Dicas de ajuste seguro

· Prefira as porcas T-slot T serrilhado / anti-rotação para as articulações que veem vibração (mente o impacto estético nas superfícies anodizadas).

· Use porcas de roll-in de mola para facilitar o posicionamento e melhor 'Stay-Put ' comportamento.

· Para cantos de alta carga, combine-se com suportes/reforços de canto e placas de fuga passada, sempre que possível.

· Threadlocker (resistência média) geralmente é melhor do que o excesso (lembre-se de sua lubrificação → Reduza o torque).

· Para fixadores de aço inoxidável, o anti-grife impede que a irritação; Lembre -se de discar o torque para baixo.

· Ambientes externos/severos: minimize os casais galvânicos por isolamento, revestimentos/selantes de barreira e acabamentos resistentes à corrosão e agende a inspeção periódica.

· Verificação do projeto: Para juntas críticas, consulte os dados (ou teste) e hardware de tamanho de deslizamento do fornecedor e hardware usando a pior direção.

Práticas recomendadas

· Planeje a sequência: as porcas de alimentação final devem ser inseridas antes de você limpar as extremidades ou fechar quadros.

· Quadrado à medida que avança: aperte em etapas enquanto verifica a Squidade/Nível.

· Verificações de rotina: re-torque as juntas críticas após a primeira execução e em intervalos de manutenção.

· Proteger o slot: nunca arremesso contra os lábios do slot; Use alavancas/acessórios adequados.

· Documente suas especificações: Nota Slot Series, Tipo de porca, Material e Torque para construções repetíveis.

· Prontidão ambiental: para exposição ao ar livre/de alta fumão/spray do mar, design para isolamento galvânico, especificar acabamentos de grau superior e interfaces de vedação onde prático.

Notas rápidas de inserção de mdf/madeira (não nozes em T)

· Escolha o estilo correto: nuvem T de ponta na parte traseira ou inserção rosqueada de madeira da frente.

· Broca para o OD corporal do fabricante; Use um bit forstner para contra -boros limpos.

· Para MDF, evite dirigir demais; Considere cola de epóxi/madeira, quando recomendado para aumentar a força de retenção.

· Esses componentes são separados do sistema de slot T de alumínio; Não misture a terminologia. (As inserções de calor são para termoplásticos e não são apropriadas para MDF.)

Você está pronto para construir

1. Limpe os slots e as extremidades de debradores.

2. Insira o tipo de porca de slot T correto para sua sequência.

3. Alinhe as peças, inicie os threads manualmente e torque para alvo.

4. Verifique novamente o alinhamento e o grampo e depois verifique após o carregamento.

Precisa de porcas de s-slot T personalizadas, recursos anti-rotação ou uma especificação de torque para o seu perfil exato (série métrica e imperial)? Wuerd pode ajudar na seleção, notas de teste e envio rápido para manter seu projeto forte desde o início.

Perguntas frequentes

• Como posso saber qual porca de s-slot se encaixa?

  Combine a série de slot (largura do slot) e o tamanho da linha e escolha o tipo de porca (alvejamento final, roll-in, cabeça de martelo/queda). Confirme a métrica vs. Imperial com o fornecedor.

• Posso reutilizar as nozes do T-slot?

  Sim - se os fios e os rostos do rolamento estiverem limpos e sem danos. Substitua qualquer um por desgaste visível, serrilhas achatadas ou irritando.

• E se uma porca ficar presa?

  Aplique um pouco de óleo penetrante, espere brevemente e trabalhe de graça. Remova detritos e rebarbas; Verifique se você está usando a porca correta da série slot.

• Eu preciso de ferramentas especiais?

  Não muitas - as teclas allenas e uma chave de torque. Mantenha-se anti-inseguro para pares de aço inoxidável e rosca para articulações propensas a vibrações (use linhas limpas e secas; não se misture com o anti-seeze; reduza o torque vs. seco). Evite drivers/chaves de impacto.

• Onde posso obter porcas de slot T personalizadas ou suporte de aplicativos?

  Entre em contato com Wuerd para obter geometrias, materiais/revestimentos personalizados e ajuda de seleção para sua família e cargas exatas de extrusão.
