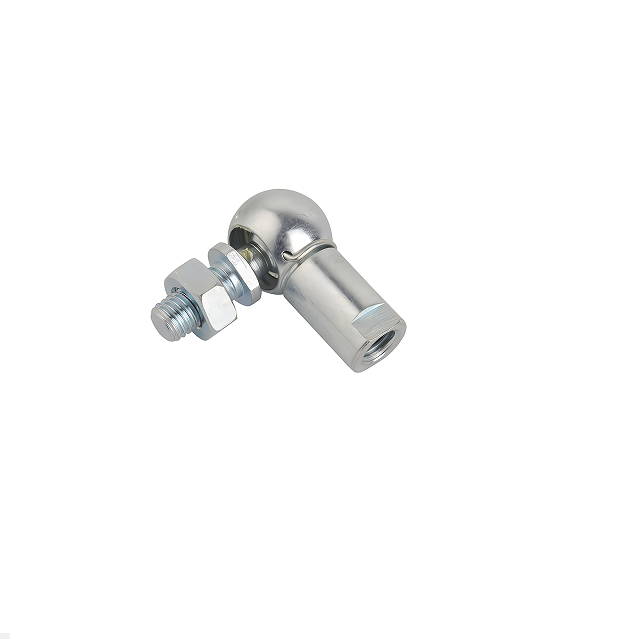

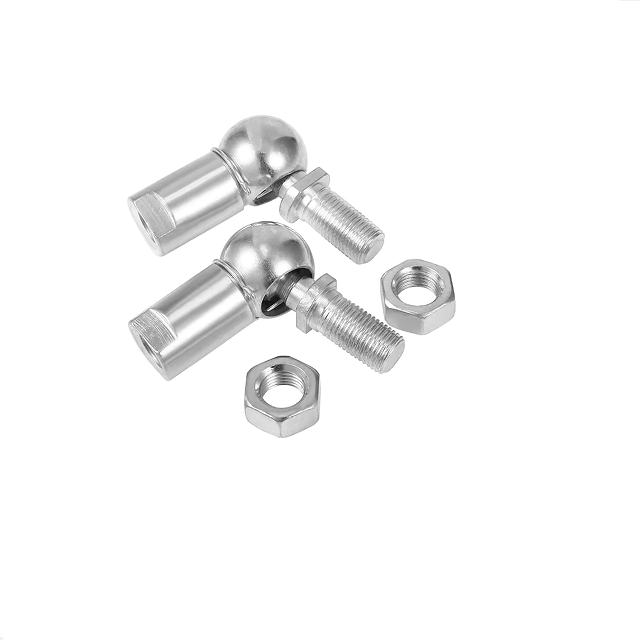

DIN71802, CS13M8, aço
Wuerd
aço de baixo carbono
Pacote padrão
pacote especial está disponível
caixa de aço
passivado em zinco branco-azul,zinco/preto, zinco/amarelo

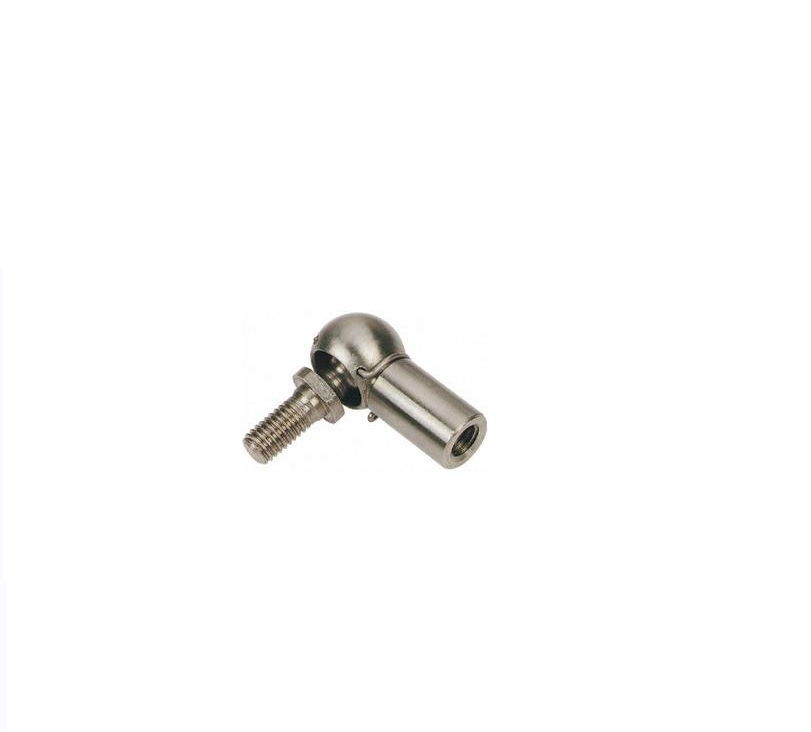

aço inoxidável 304 ou 316
aço carbono 1045
mola de aço
| Quantidade: | |
|---|---|
Articulação esférica angular DIN71802, forma CS | |||||||||
Item | d1 h9 | d2 | d3 | l2 ±0,3 | l3 ±0,3 | a ±0,3 | e min | WAF | Peso (kg/1000 unidades) |
CS8M5 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
CS10M6 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
CS13M8 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
CS16M10 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS16M12 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS19M14 | 19 | M14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M14x1,5 | 19 | M14x1,5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M16 | 19 | M16 | 22 | 28 | 20 | 45 | 21.5 | 16/19 | 221 |
*WAF: com ou sem superfície de chave no soquete esférico, feito conforme solicitação do cliente.
Forma CS: com superfície de chave no pino esférico;com clipe de segurança no soquete esférico
Formulário C: com superfície de chave no pino esférico;SEM clipe de segurança na tomada esférica
*Por favor, diga-nos se você precisa de junta esférica angular DIN71802 Formulário A/AS,Formulário B/BS.
Observação:
-Material:
Soquete esférico: aço de baixo carbono
Pino esférico: aço carbono 1045
clipe de segurança/anel interno: aço de mola
* Alternativa: aço inoxidável 304 ou 316
-Tratamento de superfície: passivado em zinco branco-azul,zinco/preto, zinco/amarelo
*Rosca esquerda ou tampa de vedação estão disponíveis. A tampa de vedação (neoprene) funciona
Temperatura de -40 ~ 120 ℃ (excelente desempenho).
* Juntas esféricas não padronizadas feitas conforme desenhos ou amostras dos clientes.
*Se você precisar de juntas esféricas DIN71802,Formulário A,AS,B,BS, não hesite em contactar-nos.
