Fornece serviços personalizados de junta Clevis DIN71751, Form C do fabricante chinês

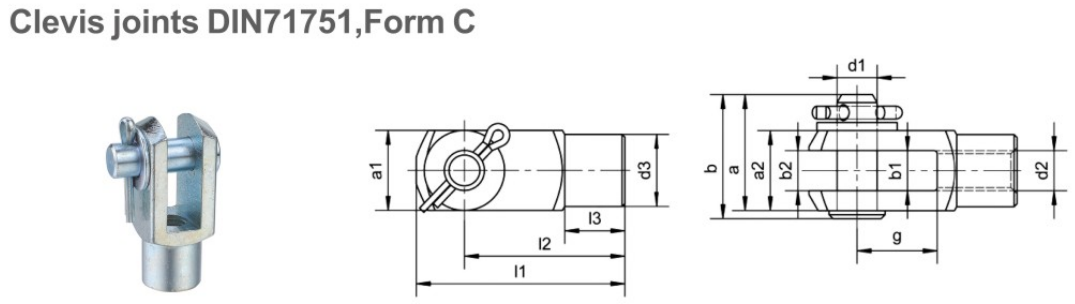

Foto 5

Articulações de manilha DIN71751, forma C
Item	d1 h9	d2	g ±0,5	a	a1 h11	a2 +0,5 -0.2	b	b1 B13	b2 +0,7 +0,15	d3	l1 ±0,5	l2 ±0,4	l3 ±0,3	Peso (g/pc)
C4x8	4	M4x0,7	8	12	8	8	13	4	4	8	21	16	6	7
C4x16	4	M4x0,7	16	12	8	8	13	4	4	8	29	24	6	9
C5x10	5	M5x0,8	10	15	10	10	16.5	5	5	9	26	20	7.5	12
C5x20	5	M5x0,8	20	15	10	10	16.5	5	5	9	36	30	7.5	16
C6x12	6	M6x1	12	18	12	12	19.5	6	6	10	31	24	9	21
C6x24	6	M6x1	24	18	12	12	19.5	6	6	10	43	36	9	27
C8x16	8	M8x1,25	16	23	16	16	25	8	8	14	42	32	12	49
C8x32	8	M8x1,25	32	23	16	16	25	8	8	14	58	48	12	66
C10x20	10	M10x1,5	20	29	20	20	31	10	10	18	52	40	15	98
C10x40	10	M10x1,5	40	29	20	20	31	10	10	18	72	60	15	140
C12x24	12	M12x1,75	24	35	24	24	38	12	12	20	62	48	18	164
C12x48	12	M12x1,75	48	35	24	24	38	12	12	20	86	72	18	218
C14x28	14	M14x2	28	40	27	27	43	14	14	24	72	56	22.5	243
C14x56	14	M14x2	56	40	27	27	43	14	14	24	101	85	22.5	323
C16x32	16	M16x2	32	45	32	32	48.5	16	16	26	83	64	24	368
C16x64	16	M16x2	64	45	32	32	48.5	16	16	26	115	96	24	497
C18x36	18	M18x2,5	36	50	36	36	53.5	18	18	30	94	72	27	516
C20x40	20	M20x2,5	40	53	40	40	57	20	20	34	105	80	30	713

*Padrão: juntas de manilha DIN71751

*Existem itens 'FG' que têm as mesmas dimensões, apenas com roscas de passo fino, como C8x16FG,C8x32FG,C10x20FG,C10x40FG etc.

*Linhas esquerdas ou linhas especiais estão disponíveis.

* Junta de manilha não padrão feita conforme desenhos do cliente.

Alternativa: aço inoxidável 304 ou 316

em um:

sob um:

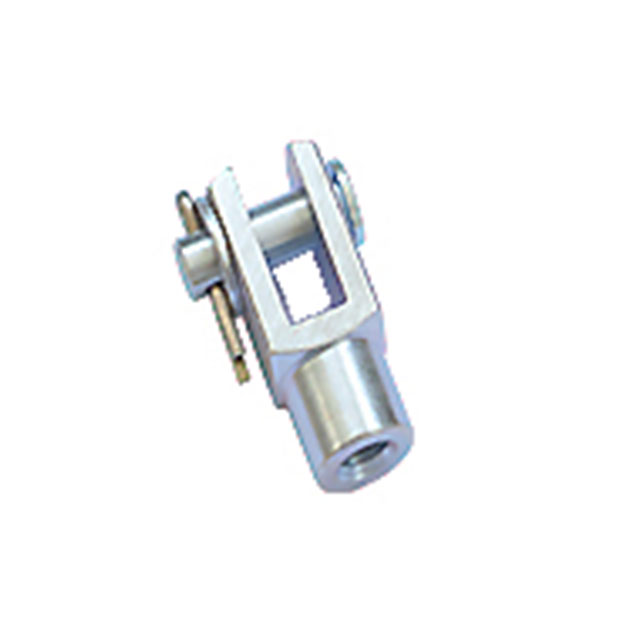

Junta de forquilha DIN71751, Forma C
