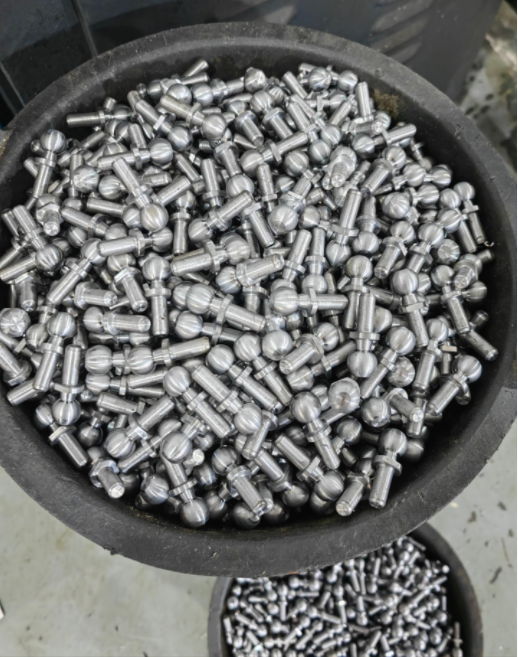

C10M6

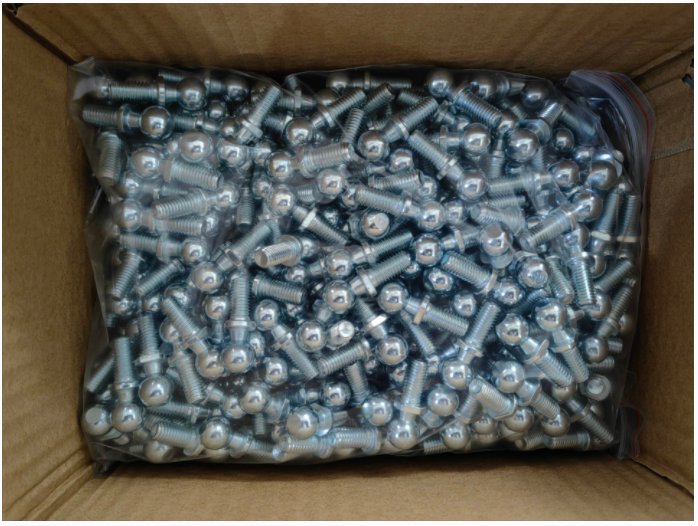

pacote a granel
pacote especial
Aço carbono AISI1045, dureza da esfera min HRC52
passivado em zinco branco-azul, zinco/preto, zinco/amarelo ou oleado
aço inoxidável 304 ou 316
| Quantidade: | |
|---|---|

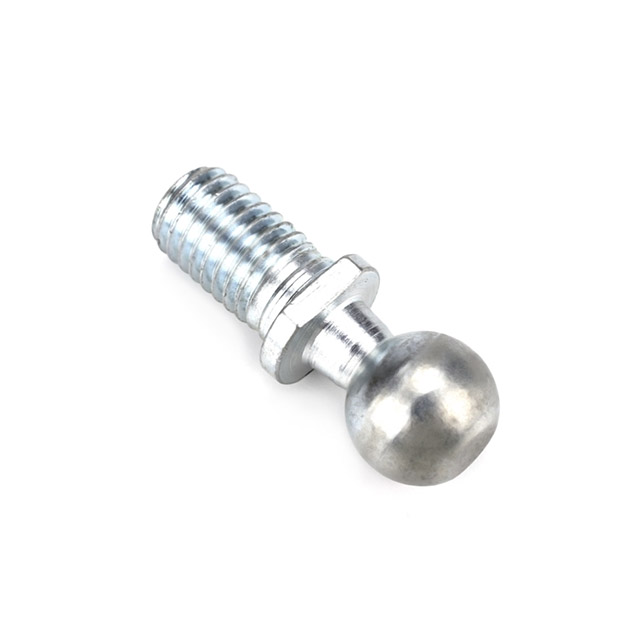

Pinos esféricos DIN71803, Forma C | |||||||||||||
Item | d1 h9 | d2 | l1 ±0,2 | c +0,4 | d3 h14 | d5 h11 | d6 -0.4 | l2 ±0,3 | l3 ±0,3 | l4 ±0,3 | l6 máx. | WAF | Peso (g/pc) |
C8M5-DIN71803 | 8 | M5 | 4 7.5 | 2 | 8 | 5 | 3 | 10.2 | 9 | 12.5 | 4 | 7 | 4.55 |
C10M6-DIN71803 | 10 | M6 | 4.5 8 | 2.2 | 10 | 6 | 4 | 12.5 | 11 | 15.5 | 4 | 8 | 8.5 |
C13M8-DIN71803 | 13 | M8 | 5 10 | 2.4 | 13 | 8 | 6 | 16.5 | 13 | 18.5 | 5.3 | 11 | 17.7 |
C16M10-DIN71803 C16M12-DIN71803 | 16 | M10 M12 | 6 13 | 2.7 | 16 | 10 | 8 | 20 | 16 | 23 | 7.3 | 13 | 35.1 |
C19M14x1.5-DIN71803 C19M14-DIN71803 | 19 | M14x1,5 M14 | 12 18 | 3 | 19 | 14 | 10 | 28 | 20 | 28.5 | 10.8 | 16 | 71.2 |
*WAF: é apenas para Formulário C
Material: Aço carbono
Superfície: zincado/banhado, oleado
Alternativa: aço inoxidável 304.316 etc.
* Os pinos esféricos especiais são feitos conforme desenhos do cliente.
Observação:

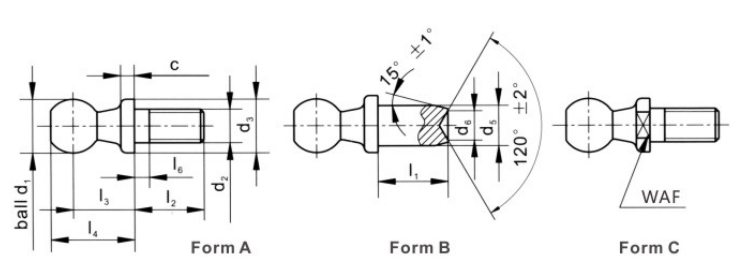

Formulário A: com pino roscado, sem superfície para chave
Formulário B: com pino de rebite, sem superfície de chave
Formulário C: com pino roscado, com superfície para chave
