B13M8-DIN71805
aço de baixo carbono

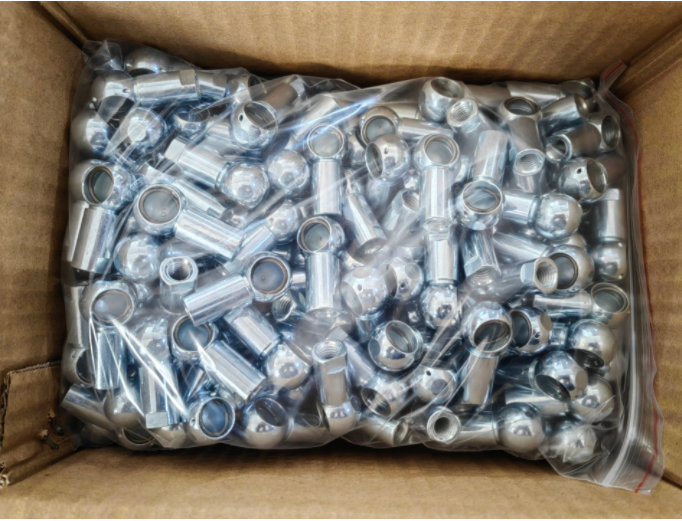

pacote a granel
pacote especial
aço cartonado
passivado em zinco branco-azul, zinco/preto, zinco/amarelo
aço inoxidável 304 ou 316
mola de aço
| Quantidade: | |
|---|---|

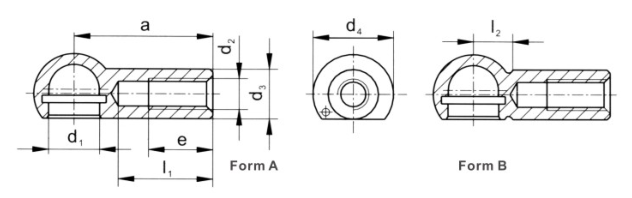

Soquetes esféricos DIN71805, Forma B | |||||||||
Item | d1 h9 | d2 | d3 | l2 ±0,3 | l3 ±0,3 | a ±0,3 | e min | WAF | Peso (kg/1000 unidades) |
B8M5-DIN71805 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
B10M6-DIN71805 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
B13M8-DIN71805 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
B16M10-DIN71805 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B16M12-DIN71805 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B19M14-DIN71805 | 19 | M14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M14x1,5-DIN71805 | 19 | M14x1,5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M16-DIN71805 | 19 | M16 | 22 | 28 | 20 | 45 | 21.5 | 16/17 | 221 |
*WAF: com ou sem superfície de chave no soquete esférico, feito conforme solicitação do cliente.

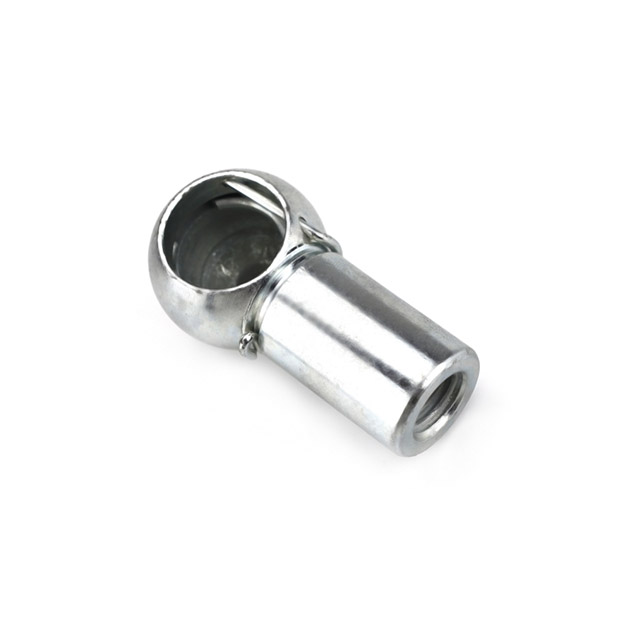

Formulário B: com clipe de segurança no soquete esférico
Formulário A: SEM clipe de segurança na tomada esférica
Observação:
-Material:
Soquete esférico: aço de baixo carbono
clipe de segurança/anel interno: aço de mola
Alternativa: aço inoxidável 304 ou 316
-Tratamento de superfície: passivado em zinco branco-azul,zinco/preto, zinco/amarelo
*A linha esquerda está disponível.
